Цветная маркировка резисторов На постоянных резисторах в соответствии с ГОСТ175-72 и требованиями Публикации 62 МЭК (Международной Электротехнической Комиссии) цветовая маркировка наносится в виде 3, 4, 5 или 6 цветных колец. Маркировочные кольца должны быть сдвинуты к одному из выводов или ширина кольца первого знака должна быть в два раза больше других, что на практике выдерживается не всегда.

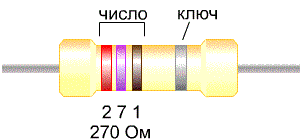

Каждому цвету соответствует определенное цветовое значение: Резисторы с малой величиной допуска (0,1%...10%) маркируются пятью цветовыми кольцами. Первые три – численная величина сопротивления в Омах, четвертое – множитель, пятое – допуск.

Маркировка резисторов с тремя цветовыми кольцами: первые два – численная величина сопротивления в Омах, третье кольцо - множитель. Мощность резистора определяется ориентировочно по его размерам.

Цвет 1-я цифра 2-я цифра 3-я цифра Множитель Допуск ТКС
Серебристый       0,01 10%
Золотистый   0   0,1 5%
Черный   0 0 1
Коричневый 1 1 1 10 1% 100
Красный 2 2 2 100 2% 50
Оранжевый 3 3 3 1 000   15
Желтый 4 4 4 10 000   25
Зеленый 5 5 5 100 000 0,5%
Голубой 6 6 6 1 000000 0,25% 10
Фиолетовый 7 7 7 10 000000 0,1% 5
Серый 8 8 8 100 000000 0,05%
Белый 9 9 9 1 000000000   1

Сопротивление резисторов измеряется в омах – Ом, килоомах – кОм, мегомах – МОм и т.д.
