ЕН22 - регулируемый стабилизатор

Регулируемый стабилизатор с малым падением напряжения.
Максимальный выходной ток:
КР142ЕН22    (SD 1084, КР1195ЕН1А) - 5A
КР142ЕН22А (SD 1083, КР1195ЕН1Б) - 7,5A
Выходное напряжение - 1,25...30В
Мин. падение напр. (при 7,5А) - 1,3В
Макс. рассеиваемая мощность - 30Вт
Аналог LT1083CT, КР1195ЕН1А, КР1195ЕН1Б

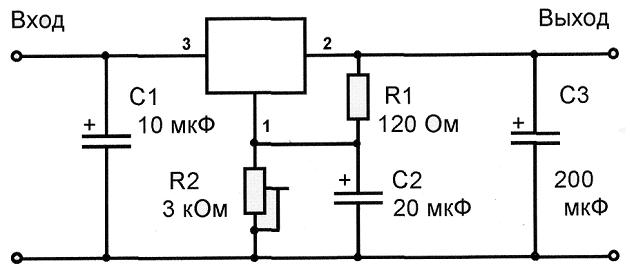

ЕН22 - регулируемый стабилизатор с малым падением напряжения

Примечание:

  • Конденсатор С1 необходим только если длина проводов от фильтра выпрямителя более 15см.
  • Конденсатор С2 улучшает коэффициент сглаживания пульсаций и переходную характеристику стабилизатора, его устанавлевать не обязательно.
  • Конденсатор С3 необходимо установить как можно ближе к микросхеме.
